Wie funktioniert der Wasserkreislauf im Pool? Verrohrung einfach erklärt
🕐 5 Minuten
Kurze Zusammenfassung:
Der Wasserkreislauf ist das Herzstück jeder Pooltechnik. Unsere Verrohrungsskizzen zeigen einfach und verständlich, wie das Wasser durch Skimmer, Pumpe, Filter und weitere Komponenten fließt.
Wichtig:
Die Skizzen zeigen das Grundprinzip der Verrohrung. Die tatsächliche Ausführung kann je nach Pool, Technik und Einbausituation unterschiedlich sein.
Was passiert eigentlich mit dem Wasser, nachdem es über den Skimmer aus dem Pool angesaugt wurde? Wo wird es gefiltert, wie wird das Wasser erwärmt und welche Funktion haben die Bypässe?

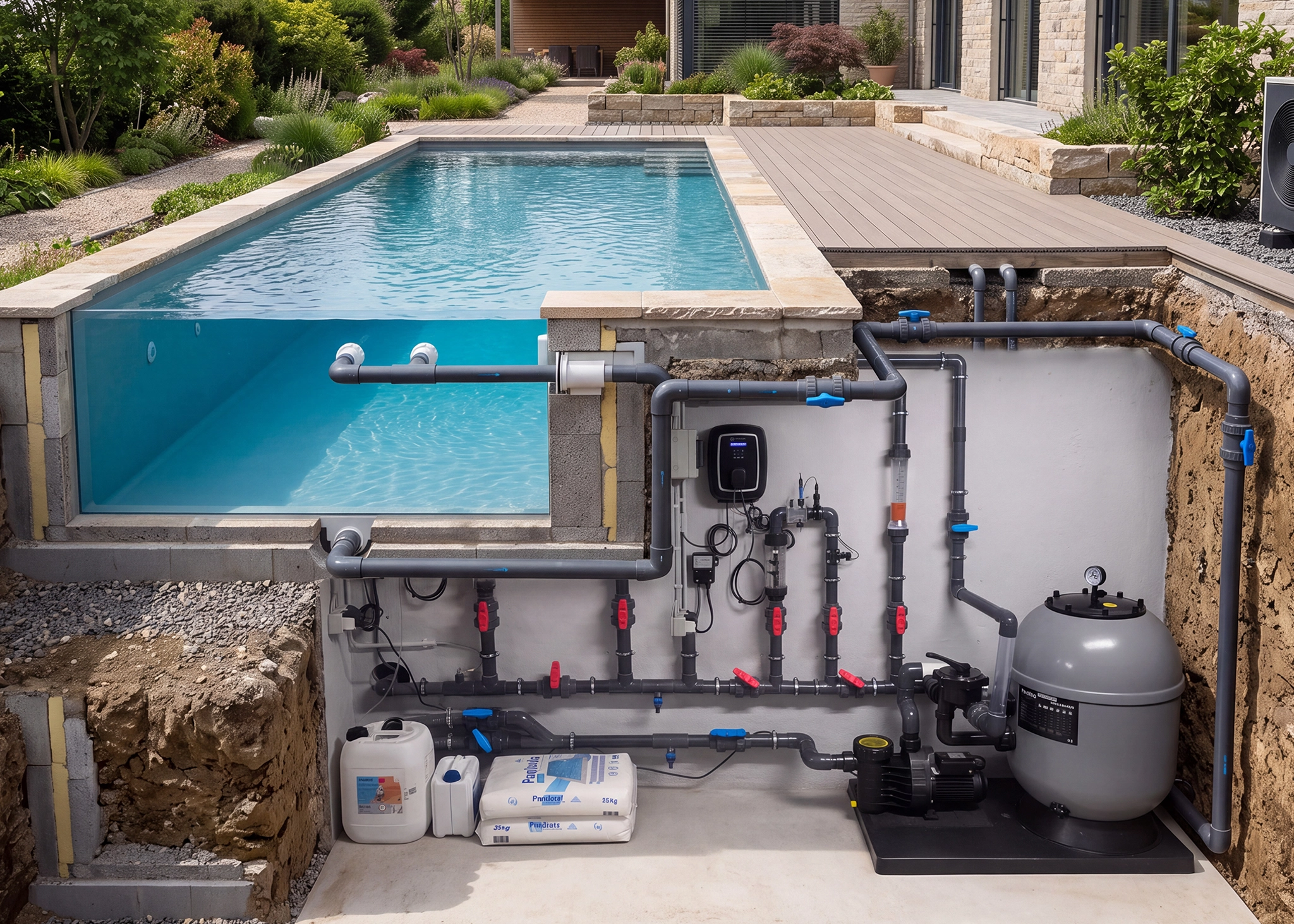

Gerade weil sich die Pooltechnik meist im Technikschacht, Technikraum oder in einer Technikbox befindet, ist der Weg des Wassers für viele Poolbesitzer nicht sofort nachvollziehbar. Unsere beiden neuen Verrohrungsskizzen zeigen deshalb auf einfache Weise, wie der Wasserkreislauf funktioniert und wie die einzelnen Komponenten zusammenspielen.
So funktioniert der Wasserkreislauf
Das Grundprinzip ist einfach: Das Wasser wird aus dem Pool angesaugt, zur Filteranlage transportiert, gereinigt und anschließend wieder zurück in den Pool geleitet. Je nach Ausstattung kommen weitere Komponenten wie eine Wärmepumpe oder eine Salzelektrolyse hinzu.
In unserer ersten Skizze ist ein Wasserkreislauf mit Skimmer, Bodenablauf, Pumpe, Filter und Wärmepumpe dargestellt. Das Wasser wird über den Skimmer und den Bodenablauf aus dem Pool angesaugt. Der Skimmer nimmt dabei Wasser aus dem oberen Bereich des Beckens auf, während über den Bodenablauf zusätzlich Wasser aus dem unteren Bereich entnommen wird. Beide Leitungen führen zur Pumpe und werden vor Pumpeneingang zu einer Leitung zusammengefasst.
Die Pumpe sorgt dafür, dass das Wasser durch die gesamte Pooltechnik zirkuliert. Von dort gelangt es zunächst in den Filter. Hier werden Schmutz und Verunreinigungen aus dem Wasser entfernt. Die Filterung und die kontinuierliche Umwälzung sind wichtige Voraussetzungen für sauberes und klares Poolwasser.
Nach der Filterung kann das Wasser je nach Ausstattung noch erwärmt oder aufbereitet werden. In unserer ersten Skizze ist eine Wärmepumpe integriert. Das gefilterte Wasser wird durch die Wärmepumpe geführt, erwärmt und anschließend über die Einlaufdüsen wieder zurück in den Pool geleitet.
Was macht der Bypass?
Rund um die Wärmepumpe ist ein Bypass dargestellt. Er ermöglicht es, den Wasserdurchfluss zu regulieren und das Wasser bei Bedarf an der Wärmepumpe vorbeizuführen. Das kann beispielsweise bei Wartungsarbeiten oder zur Anpassung des Wasserdurchflusses sinnvoll sein.
Der erste Bypass ist somit für die Erwärmung des Poolwassers vorgesehen.
Über die Einlaufdüsen gelangt das gereinigte und gegebenenfalls erwärmte Wasser schließlich wieder zurück in den Pool. Damit ist der Kreislauf geschlossen:
Skimmer / Bodenablauf → Pumpe → Filter → Wärmepumpe → Einlaufdüsen → Pool
Dieser Vorgang wiederholt sich während des Filterbetriebs laufend.
Was passiert beim Rückspülen?
In der Skizze ist außerdem die Rückspülleitung zu sehen. Im Filter sammeln sich während des Betriebs Schmutz und Verunreinigungen. Deshalb muss der Filter regelmäßig rückgespült werden. Dabei wird das Wasser nicht zurück in den Pool geleitet, sondern über die Rückspülleitung abgeführt. So wird das Filtermedium gereinigt und für den weiteren Betrieb vorbereitet.
Wasserkreislauf mit Wärmepumpe und Salzelektrolyse
Soll das Poolwasser zusätzlich über eine Salzelektrolyse aufbereitet werden, kommt eine weitere Komponente in den Wasserkreislauf. Wie Wärmepumpe und Salzelektrolyse gemeinsam eingebunden werden können, zeigt unsere zweite Skizze.
Auch hier wird das Wasser zunächst aus dem Pool angesaugt und durch Pumpe und Filter geführt. Anschließend kann es über die Wärmepumpe erwärmt und über die Salzelektrolyse desinfiziert beziehungsweise aufbereitet werden. Danach wird das Wasser über die Einlaufdüsen wieder in den Pool geleitet.
In dieser Variante sind zwei Bypässe vorgesehen. Der erste Bypass befindet sich bei der Wärmepumpe und dient der Regulierung des Wasserdurchflusses durch die Wärmepumpe. Der zweite Bypass ist bei der Salzelektrolyse angeordnet und ermöglicht die Regulierung des Wasserdurchflusses durch die Salzelektrolyse. Beide Bypässe bieten außerdem die Möglichkeit, die jeweilige Komponente bei Bedarf zu umgehen – beispielsweise bei Wartungsarbeiten.
Kurz gesagt: Erster Bypass für die Erwärmung, zweiter Bypass für die Desinfektion.
Warum ist eine passende Verrohrung wichtig?
Die Verrohrung verbindet die einzelnen Komponenten der Pooltechnik miteinander und sorgt dafür, dass das Wasser den vorgesehenen Weg durch die Anlage nimmt. Eine gut geplante Verrohrung erleichtert außerdem Wartungsarbeiten und ermöglicht es, einzelne Komponenten bei Bedarf zu umgehen.
Unsere Skizzen zeigen dabei bewusst nur das Grundprinzip des Wasserkreislaufs. Sie sind vereinfachte, prinzipielle Darstellungen und kein verbindlicher Verrohrungs- oder Montageplan. Die tatsächliche Ausführung kann je nach Pool, verwendeter Technik und Einbausituation unterschiedlich sein. So können beispielsweise die Position der Technik, die Leitungsführung oder die Einbindung einzelner Komponenten individuell angepasst werden.
Der Wasserkreislauf einfach zusammengefasst
Das Wasser wird über Skimmer und Bodenablauf aus dem Pool angesaugt → die Pumpe transportiert es zur Filteranlage → der Filter entfernt Verunreinigungen → bei entsprechender Ausstattung wird das Wasser erwärmt und/oder aufbereitet → über die Einlaufdüsen gelangt es zurück in den Pool.
So entsteht ein kontinuierlicher Kreislauf, der für die Filterung, Erwärmung und Aufbereitung des Poolwassers sorgt.
Die beiden Verrohrungsskizzen stellen den Ablauf und das Zusammenspiel der Pooltechnik einfach und verständlich dar – auch ohne technisches Vorwissen.
Und sollte bei der Planung oder Umsetzung doch einmal eine Frage auftauchen: Unser Fachpersonal steht jederzeit gerne telefonisch zur Seite. Ob zur richtigen Verrohrung, zur Anordnung einzelner Komponenten oder bei allgemeinen Unsicherheiten – wir unterstützen und beraten gerne, damit die Pooltechnik optimal aufeinander abgestimmt ist.
